　　表 1 最大操作力表2 低温性能... 表3 阀盖加长颈最小尺寸H. 表4 隔离滴盘的最小间距尺寸... 表5 阀门主要零件材料推荐表表6 低温阀门检验项目及技术要求

　　本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准负责起草单位：中国寰球工程公司、上海纳福希阀门有限公司、保一集团有限公司。 本标准参加起草单位：合肥通用环境控制技术有限责任公司、中核苏阀科技实业股份有限公司、天

　　津祥嘉流体控制系统有限公司、天胜阀门股份有限公司、大连大高阀门股份有限公司、上海浦东汉威阀门有限公司、江苏亿阀集团有限公司、重庆川仪特种阀门修造有限公司、杭州杭氧工装泵阀有限公司、 江苏苏盐阀门机械有限公司、上海开维喜阀门集团有限公司、凯喜姆阀门有限公司、凯瑞特阀业有限公司、环球阀门集团有限公司、浙江石化阀门有限公司、圣博莱阀门有限公司、特技阀门集团有限公司。

　　本标准主要起草人：李玉龙、杨恒、贾琦月、张晓忠、张继伟、龙云飞、金成波、吴胜俊、肖箭、 陈维宾、钱玉峰、黄兴富、胡赞、韩正海、何伟华、张延斌、李运龙、吴光忠、黄爱义、王邦捷、吴显金。

　　本标准规定了液化天然气用闸阀、截止阀、止回阀、球阀和蝶阀的术语和定义，技术要求，检验、 试验方法，检验规则，标志，涂漆，包装，运输和贮存。

　　本标准适用于公称压力PN16～PN250、公称尺寸DN15DN1200和压力等级class150～class1500、 公称尺寸NPS1/2～NPS48，工作介质为液化天然气的法兰和焊接连接的阀门（以下简称阀门)。

　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

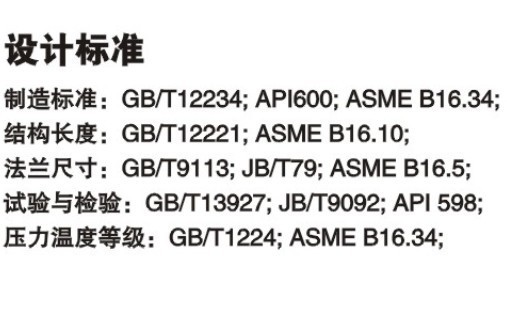

　　GB/T 229 金属材料夏比摆锤冲击试验方法 GB/T 9113 整体钢制管法兰 GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱 GB/T3098.15 紧固件机械性能 不锈钢螺母 GB/T12220 工业阀门标志 GB/T12221 金属阀门结构长度 GB/T12222 多回转阀门驱动装置的连接 GB/T 12223 部分回转阀门驱动装置的连接 GB/T12224 钢制阀门一般要求 GB/T12234 石油、天然气工业用螺柱连接阀盖的钢制闸阀 GB/T12235 石油、石化及相关工业用钢制截止阀和升降式止回阀 GB/T12236 石油、化工及相关工业用的钢制旋启式止回阀 GB/T12237 石油、石化及相关工业用的钢制球阀 GB/T 13402 大直径钢制管法兰 GB/T20368 液化天然气（LNG）生产、储存和装运 GB/T21387 轴流式止回阀 GB/T 26479 弹性密封部分回转阀门 耐火试验 GB/T26480 阀门的检验和试验 GB/T 26481- 2010 阀门的逸散性试验 GB 26640 阀门壳体最小壁厚尺寸要求规范 GB/T28776 石油和天然气工业用钢制闸阀、截止阀和止回阀（≤DN100） HG/T20615 钢制管法兰 HG/T20623 大直径钢制管法兰 JB/T6440—2008 阀门受压铸钢件射线 阀门液体渗透检测 JB/T6903—2008 阀门锻钢件超声波检查方法

　　JB/T7248 阀门用低温钢铸件技术条件 JB/T 7927 阀门铸钢件外观质量要求 JB/T7928 工业阀门供货要求 JB/T8937 对夹式止回阀 JB/T12622 液化天然气用阀门性能试验 NB/T47010 承压设备用不锈钢和耐热钢锻件 NB/T47013.2一2015承压设备无损检测第2部分：射线承压设备焊接工艺评定

　　液化天然 liquefied natural gas, LNG 在常压 气态的天然气通过冷却至-162℃， 凝结形成的液体。主要成分由甲烷组成。

　　4.1.2阀门的压力-温度额定值应满足GB/T12224的规定。 4.1.3 阀门应设置隔离滴盘。 4.2 一般要求 4.2.1阀门的连接形式为法兰连接或焊接连接。连接法兰按GB/T9113、HG/T20615的规定，公称尺寸大于NPS24的阀门，法兰按GB/T13402、HG/T20623的规定，焊接连接端按GB/T12224的规定，或按订货合同的要求。 4.2.2法兰连接和焊接连接阀门的结构长度按GB/T12221的规定，或按订货合同的规定。 4.2.3焊接端阀门的结构长度的选择应考虑端部焊接对阀座密封的影响。合同规定焊接端加袖管时，其袖管的内外径尺寸和材料应与管道一致 4.2.4阀体和阀盖应采用螺柱连接。

　　4.2.5 阀座最小通径按GB/T12224、GB/T28776及相关产品标准的规定，或按订货合同的要求。

　　4.2.7所有上装式阀门的结构设应能够保证在线进行阅门内任的维施不需要拆卸阀体。 4.2.8所有承压件采用焊按结构设计时，应考惠到材料理接性能及低温下焊缝的可靠性 采用对焊连接形式。 4.3性能 4.3.1 常温性能

　　阀门常温性能（壳体强度、低压气密封性能、高压气密封性能）应满足GB/T26480的规定。 4.3.2 低温性能 4.3.2.1 手动操作的阀门在低温工况运行和性能测试时，手柄或手轮边缘上正常操作力应不超过360N，阀门在开启或关闭瞬间的最大操作力应符合表1的规定。
